Hướng dẫn sử dụng phao điện float switch

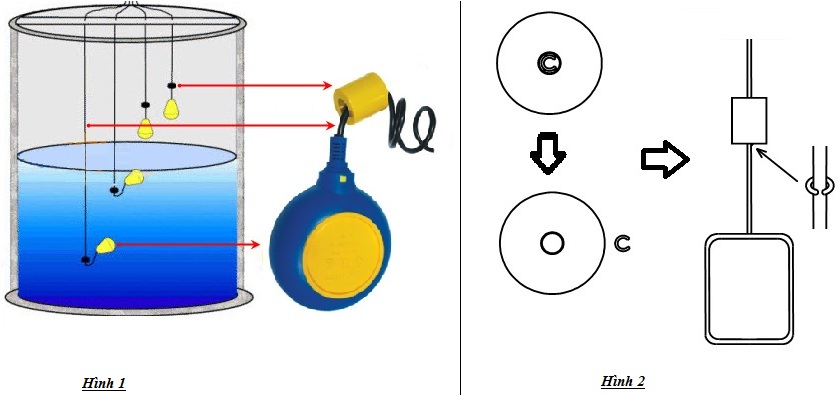

Cách lắp quả cân:

- Dùng vật cứng tháo rời vòng cung phía đáy quả cân. Sau đó gắn vòng cung vừa tháo vào sợi cáp tại vị trí thích hợp muốn cân chỉnh mực nước. Sau đó luồn quả cân vào sợi cáp, quả cân được vòng cung này giữ cố định. ( hình 2)

- Thả phao vào bể chứa nước (quả cân cách mặt nước khoảng 10 – 15 cm).

- Nếu sử dụng phao điện cho máy bơn 3 pha hoặc máy công suất lớn thì bạn nên sử dụng thêm công tắc tơ (khởi động từ).

dưới đây là hình ảnh minh họa cách lắp phao điện :

Thông số kĩ thuật công tắc phao float switch

- Công suất chịu tải:     2HP hoặc 1500W

- Điện áp làm việc :      250V

- Nhiệt độ tối đa cho phép: 50 độ C

- Nhiệt độ bảo quản: 120 độ C tới 60 độ C

- Nhiệt vận hàng tối đa : 80 độ

-Cấp độ bảo vệ ( kín nước và bụi ) : IP 68

-Dây cáp 3 mét – 5 mét

Chú ý: Đối với bơm công suất lớn phải sử dụng thêm  khởi động từ thích hợp

Đấu nối công tắc phao

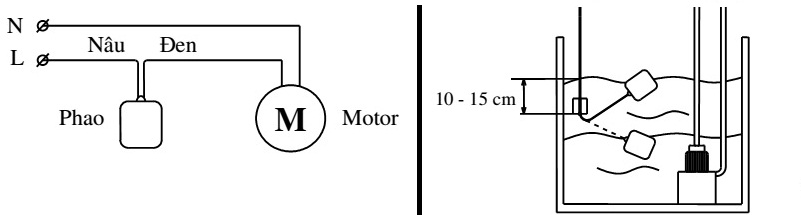

* Điều khiển hút cạn (sử dụng cho bể ngầm chống cháy bơm)

- Sử dụng dây màu nâu và dây màu đen.
- Khi đầu nước phao sẽ đóng điện cho phép bơm hoạt động.
- Khi hết nước phao sẽ ngắt điện - bơm ngưng hoạt động.

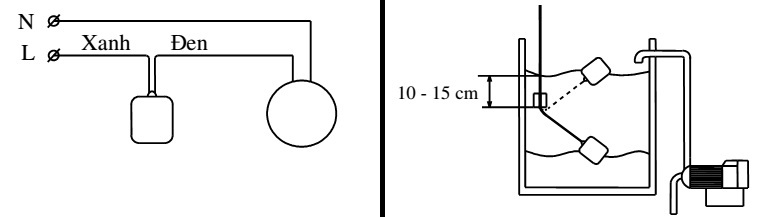

*Điều khiển bơm cấp đầy(sử dụng cho bể nổi, chống tràn nước)

- Sử dụng dây đen và xanh.
- Khi hết nước phao sẽ đóng điện cho bơm hoạt động.
- Khi đầy nước phao sẽ ngắt điện – Bơm ngưng hoạt động.
